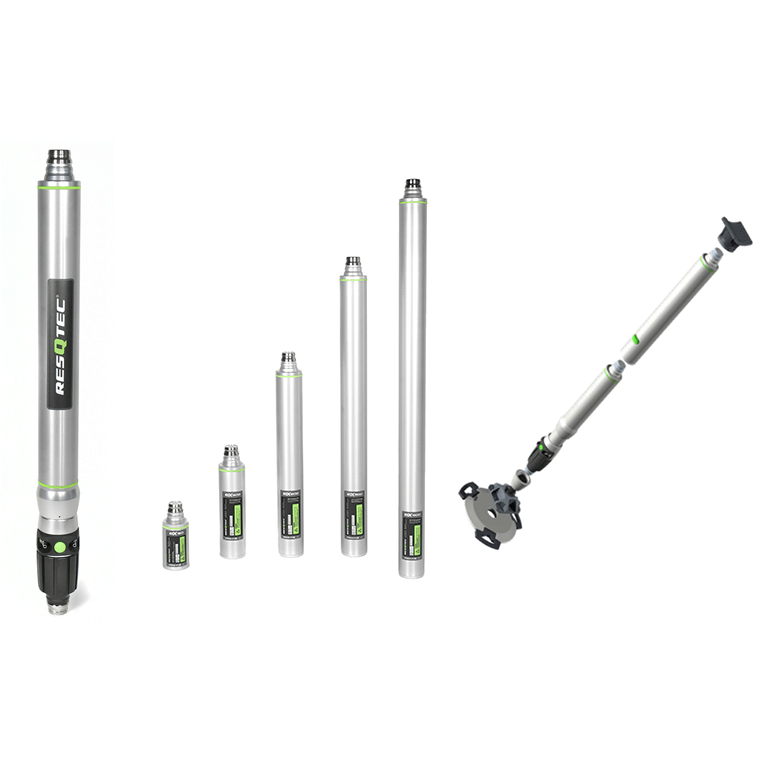

공압지지대 세트
PROFIX MAX HDS
용도

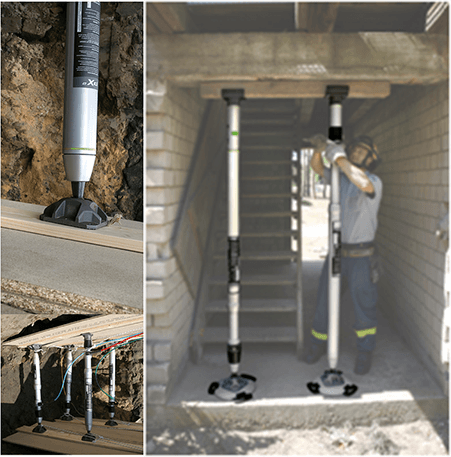

각종 붕괴사고현장에서 중량물을 지지하는 장비
특징
– 인장후 핀등으로 고정하지 않고 자동적으로 고정되어 작업자의 안전 확보.
– 도랑 작업시 작업자가 직접 도랑에 들어가지 않고 리모트컨트롤러 및 수동으로 손쉽게 인장 및 수축을 할수 있다
– 지지대 아래쪽에 수동 압 제거 버튼이 손쉽게 압제거를 할수 있다.
– 공압으로 지지대 설치후 수동으로 지지를 견고히 할수 있는 회전식 collar 장착
– 자유롭게 경사각을 조정하여 지지할수 있을뿐만 아니라, 0/30/45/90도로 경사각을 고정시킬수 있는 멀티 스위벨 장착
– 지지대 외부로 나사산이나 핀등이 보이지않아 모래나 흙등 이물질로 인한 작동의 어려움이나 고장이 적다(텔레스코픽 타입)
제원
| Model | 크기 | 스트로크 | 사용압력 | 지지력 | 무게 | 안전계수 |
| PX-M470 | 47~66.3cm | 14.4cm | 12bar | 15톤 | 7.6kg | 4:1 |
| PX-M600 | 60~91.4cm | 26.5cm | 12bar | 15톤 | 8.8kg | 4:1 |
| PX-M880 | 88~142.9cm | 50cm | 12bar | 15톤 | 11.7kg | 4:1 |
| PX-M1400 | 140~238.6cm | 93.7cm | 12bar | 15톤 | 17kg | 4:1 |
구성품
공압지지대 6개(M470/M600/M880/M1400 각2개), 파워플레이트및플러그 각2개, 연장관 4개(EX3000/EX9000 각2개), 멀티스위벨 2개, 레스큐스트렙 4개(익스텐션스트랩 3m/엑셀스트랩 1m 각2개),클러스터훅2개, 어댑터 10개(Crown 2개/Rhino 2개/Beam support 2개/Edge support 2개/Fixed base 2개), 지지용대못4개, 파워플레이트 개폐용 멀티툴 1개, 10m에어호스 8개, 컨트롤러 2개, 300bar감압기 1개
납품조건
□ 제품 사용설명서 첨부(한글본 설명서 첨부)
□ 국내외 검증기관에서 승인받은 제품일 것 – 인증서 제출
□ 납품후 2년간 품질보증(자체결함으로 인한 고장시 즉시교체)
□ 사후관리에 관한 제작사 및 국내 공식 대리점 증명서 제출조건
