가. 일반사항

사용 전원 : 110-220 볼트 (발전기등 사용 가능)

전체 무게 : 26kg 이하 (수중체 + OCC), 구성 악세사리 제외

보증 기간 : 2년

케 이 스 : 패널,잠수기,테더릴 각 구성들은 보관 및 이동에 편리한 하드케이스로 제공

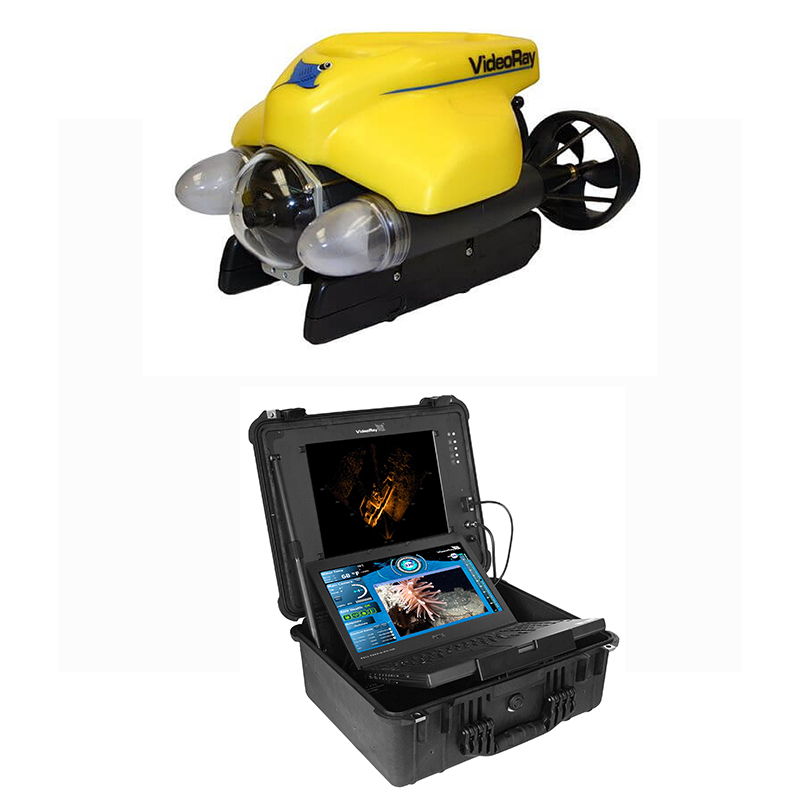

나. 잠수기

사용 수심 : 300 미터

크 기 : 50 X 35 X 23 cm 이하

무 게 : 11kg 이하



다. 추진기

속 도 : 최고 4.0 노트 이상(수면 무부하 상태)

프로 펠러 : 수평 2개 / 수직 1개

추 진 력 : 전면 추진력 20kg 이상



라. 카메라

일 반 : HD카메라, 1920 X 1080, 25fps.

자동 및 수동 포커스

화이트 발란스 조절

16x 디지털 줌 (64단계)

13 메가픽셀 이미지 캡쳐

감 도 : 1 lux 미만

화 각 : 160도 틸트 (180도 시야각)



마. 라이트

각 최대 38 Watts의 2개의 LED 라이트

60도 스팟 빔, 110도 확산 빔

3,000 K CCT, 80 CRI 백색

LED 당 최대 7,600 루멘 ( 총 15,200 루멘)



바. 내장 센서

3D 작동 남침반, 누수 감지기, 작동 전압계, 수심계, 수온계, 내부 온도계 등



사. 조종 패널(OCC)

케이스 크기 : 53 X 43 X 21 cm , +/- 3% 이내

무 게 : 17kg

전원 입력 : 90-260 VAC

전원 출력 : 400VDC, 480VDC에서 1500W

디스플레이 : 주간 사용에도 용이한 HD 모니터

노 트 북 : 통합형 i7 프로세서

컨트 롤러 : IP65방수 , 조이스틱형 핸드 컨트롤러

기록 장치 : one 버튼으로 비디오 및 스틸 이미지 저장

표 시 : 날짜, 시간, 수심, 진행 방향 등

안전 기능 : 전기적 문제 발생 시 시스템 보호를 위한 LIM 기능 및 긴급 킬 스위치

통신 포트 : 7개의 외부 USB 포트 및 1개의 외부 이더넷포트



아. 운용라인

지 름 : 8mm 이상, 10mm 이하

파열강도 : 500Kg 이상



자. XTDS 라인운용 릴 시스템

내구성의 펠리칸 1620 케이스 내에 슬립 링이 내장되어야 한다.

본채연결을 위한 4m 이상의 연결 선을 제공 하여야 한다.

테더를 쉽게 감을 수 있는 수동 원치 포함.



차. 이중 주파수 소나

주 파 수 : 720kHz (LF) 와 1,200kHz(HF) 이중

탐지 거리 : 최대 120m (LF) / 최대 50 (HF)

최소 거리 : 0.1m

수평 각도 : 120도 (LF) / 120도 (HF)

수직 각도 : 20도 (LF) / 12도(HF)



카. 회전 로봇팔

전기 구동식으로 회전이 가능

전체길이 : 200 mm 이하

집게길이 : 80 mm 이하

닫 는 힘 : 550 N 이상

닫는시간 : 2mm/s 이상

무 게 : 공기중 0.4Kg 미만/ 수중 0.3 Kg 미만



타. 방수 컨트롤러는 조종 및 로봇팔, 라이트, 카메라 틸트, 카메라 초점, 영상녹화, 캡쳐의

기능을모두 조종할 수 있어야한다.

컨트롤러 크기 : 24 x 13 x 11cm 이하
